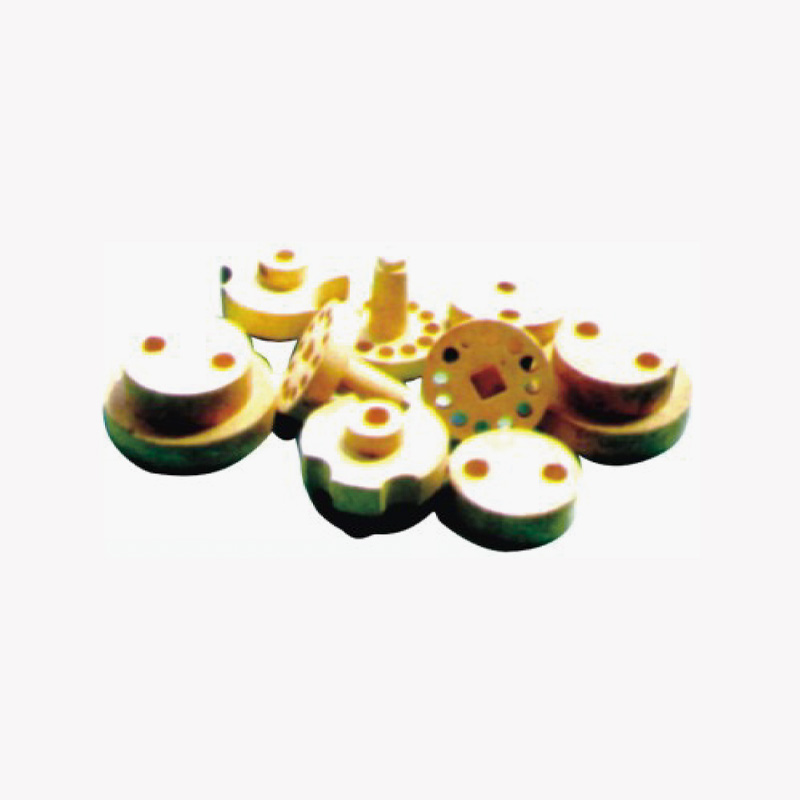

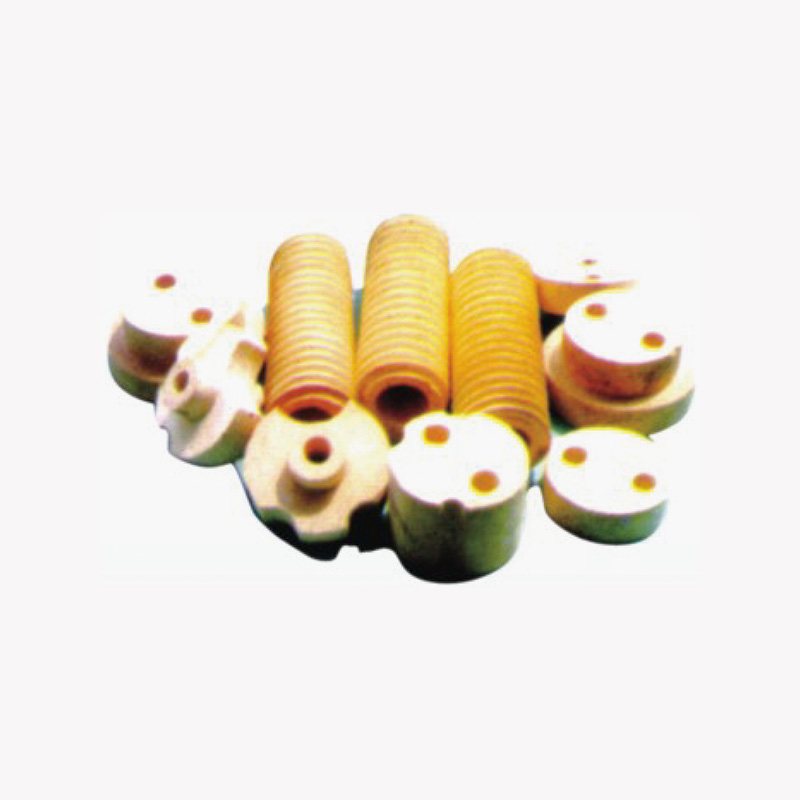

特种陶瓷管
  • 特种陶瓷管
  • 特种陶瓷管

特种陶瓷管

我公司生产的辐射管不仅为国内热处理设备配套，而且是进口热处理设备上的配套产品，98年曾获国家技术展览会金奖。辐射管的管蕊有笼框式、立绕带式、电阻丝螺旋环绕式、电阻丝材料采用镍铬、铁铬合金两种，表面负荷一般采用≤1.单管功率从3KW-60KW，电热体的使用温度从（500°C - 1300°C），外套护管采用离心式铸管、卷制焊管、无缝管三种。辐射管的使用寿命淬火沪1年以上，回火炉三年以上，燃气辐射管使用寿命2年以上，套管材质见表:

产品询价

电热合金技术参数

牌 号
性 能		 1Cr13Al4 0Cr25Als OCr21Al₆ 0Cr2₁Al₆Nb 0Cr27Al₇NO₂ Cr15Ni₆o Cr2₀Ni₆o Cr20Ni30
主要化学成份% Cr 12-15 23-26 19-22 21.0-23.0 26.5-27.8 15-18 20-23 20
AL 4-6 4.5-6.5 5-7 5-7 6-7
Fe 余量 余量 余量 余量 余量 余量 余量
Re 适量 适量 适量 适量 适量 适量 适量 适量
Mo 1.8-2.2
Nb 0.5  0.5
Ni 58-62 余量 28-32
元件最高使用温度℃ 950  1250  1250  1350  1400  1100  1150  1100
密度g/cm³ 7.4  7.1  7.1  7.1  7.1  8.2  8.4  7.9
电阻率Ωmm²/m 1.25±0.05 1.42±0.05 1.42±0.05 1.42±0.05 1.53±0.05 1.13±0.05 1.14±0.05 1.04±0.05
电阻温度系数×10-51℃ 15  5  5  5  -1  14  8.5
熔点℃ 1450  1500  1500  1500  1520  1390  1400  1390
抗拉强度MPa 588-735 637-784 637-784 637-784 686-784 637-784 637-784 637-784
延伸率% >14 >12 >12 >12 >12 >20 >20 >20
断面收缩率% 65-75 65-75 65-75 65-75 65-75 60-75 60-70 65-75
弯曲次数 >5 >5 >5 >5 >5
硬度 200-260 200-260 200-260 200-260 200-260 130-150 130-150 130-150
组织 铁素体F 铁素体F 铁素体F 铁素体F 铁素体F 奥氏体A 奥氏体A 奥氏体A
磁性 磁性 磁性 磁性 磁性 磁性 非磁性 非磁性 非磁性

  • 辐射管生产现场


  • 辐射管、探伤


  • 成品


  • W型辐射管


  • U型辐射管


  • 弯头


  • 铸管现场


  • 辐射管试压

耐热钢材料主要性能表

AS5 HK40 KHR 12C KHR 35H KHR S2 KHR S3 KHR 48N KHR  SA
  化学成份
  (重量%)		 C 0.35/0.45 0.3/0.4 0.37/0.47 0.35/0.45 0.45/0.55 0.44/0.6 0.4/0.5
Si 1.75max. 1.0max 1.5max 2.0max 2.0max 1.5max 0.5max
Mn 1.5 max. 1.1max 1.5max 2.0max 2.0max 1.5max 0.3/0.6
Ni 19/22 13/15 34/37 22/25 33/37 45/50 47/51
Cr 23/27 23/26 24/28 24/27 24/28 25/30 28/31
Co 一 一 一 14/18 14/16 一 一
Nb 一 0.8/1.5 一 - 一 二 一
W - 一 - 1.8/2.3 4.0/6.0 4.0/6.0 12/14
Mo 0.5max. 一 1.0/1.5 一 二 一 一
其它元素 一 一 二 - 一 一 一
室温下
抗拉
性能		 抗拉强度(kgf/mm²) 425min.
(43.3min.)		 440min.
(45min.)		 440min.
(45min.)		 490min.
(50min.)		 490min.
(50min.)		 390min.
(40min.)		 490min.
(50min.)
倔服强度(kgf/mm²) 240min.
(24.5min.)		 245min.
(25min.)		 245min.
(25min.)		 245min.
(25min.)		 245min.
(25min.)		 295min.
(30min.)		 295min.
(30min.)
延伸率
(%)		 离心铸造 10min 10min  8min  8min  8min  5min 一
静态铸造 10min 10min  6min  6min  6min  5min 一
KHR 24C KHR 20T KHR 32C KHR 35C KHR 35CT
  化学成份
  ( 重 量 % )		 C 0.25/0.35 0.35/0.5 0.11/0.16 0.4/0.5 0.45/0.55
Si 1.0 max. 1.5 max. 1.2max. 1.5max. 1.5 max.
Mn 1.5max. 2.0 max. 1.5max. 1.5max. 2.0 max.
Ni 23/26 19/25 33.5/35.5 34/37 33/37
Cr 23/26 23/27 19/20.5 24/28 24/27
Nb 1.0/2.0 0.5max 0.6/1.6 0.6/1.5 1.0 max.
Mo 0.5max. 一 一 一 -
其它元素 添加Addition 一 一 添加Addition
室温下
抗拉
性能		 抗拉强度(kgf/mm²) 440min.
(45min.)		 440min.
(45min.)		 440min.
(45min.)		 440min.
(45min.)		 440min.
(45min.)
倔服强度(kgf/mm²) 245min.
(25min.)		 245min. 175min.
(18min.)		 235min. 25min.)

延伸率
(%)		 离心铸造 15min 10min 30min 8min 8min
静态铸造 12min 8min 25min 6min 6min
KHR35H-HiSi KHR   35CL KHR 30A KHR35C-HiSi KHR    35CW KHR35CT-HiSi KHR   35W KHR   45A
  化学成份
( 重 量 % )		 C 0.37/0.47 0.18/0.23 0.55/0.65 0.4/0.5 0.4/0.5 0.45/0.55 0.4/0.5 0.4/0.6
Si 1.5/2.0 0.5/1.2 2.5 max. 1.5/2.0 1.5/2.0 1.5/2.0 2.0 max. 2.0 max.
Mn 1.5max. 1.5max. 1.5 max. 1.5max. 1.5 max. 2.0 max. 2.0 max. 2.0 max.
Ni 34/37 36.5/38.5 29.5/32.5 34/37 34/37 33/37 34/37 40/46
Cr 24/28 24/26 22/25 24/28 24/28 24/27 24/28 30/35
Nb 一 1.5max. - 0.6/1.5 1.1/1.7 1.0 max. - 0.5/1.8
W - - - - 0.5/1.5 - 3/4.5 -
Mo 1.0/1.5 一 一 - 0.3/0.8 一 - -
其它元素 一 - 添加Addition - Nd+W+Mo
3.0max.		 添加Additon 一 添加Addition
室温下
抗拉
性能		 抗拉强度(kgf/mm²)   440min.
  (45min.)		  440min.
  (45min.)		   440min.
  (45min.)		 440min.
(45min.)		   440min.
  (45min.)		   440min.
  (45min.)		   440min.
  (45min.)		   440min.
  (45min.)
倔服强度(kgf/mm²)   235min.
  (24min.)		 185min.
(19min.)		   225min;
  (23min.)		 225min.
(23min.)		 235min
(24min.)		 225min
(23min.)		 235min.
(24min.)		   235min.
  (24min.)
延伸率
(%)		 离心铸造 8min 25min 5min 8min 8min 8min 5min 5min
静态铸造 6min 20min 6min 6min 6min 3min 3min

典型材料技术参数

常 温 力 学 性 能
序号 钢  号 屈服强度αs
≥Mpa		 拉伸强度αb
≥Mpa		 伸长率δ
   ≥%
1  ZG30Cr28Ni4 345
2  ZG50Cr28Ni6 560
3  ZG35Cr24Ni7SiN 340  540  12
4  ZG35Cr28Ni10 275  490  8
5  ZG30Cr26Ni12 235  490  8
6  ZG33Cr25Ni14 235  490  8
7  ZG35Cr28Ni16 235  490  8
8  ZG30Cr25Ni20 245  440  10
9  ZG40Cr25Ni20 235  440  10
10  ZG40Cr25Ni20Si2 245  431  10
11  ZG45Cr24Ni24NbTi 245  441  8
12  ZG30Cr30Ni20 245  450  8
13  ZG40Cr30Ni20 245  450  8
14  ZG40Ni25Cr21 390  5
15  ZG14Ni32Cr20Nb 186  448  25
16  ZG40Ni35Cr25 235  440  5
17  ZG40Ni35Cr25Nb 245  441  8
MECHANICAL   PROPERTIES   AT   ROOM   TEMPERATURE
序号 钢   号 屈服强度αs 拉伸强度αb 伸长率δ
≥%
18  ZG40Ni35Cr25NbW 221  448  8
19  ZG50Ni35Cr17 440  4
20  ZG50Ni39Cr19 440  4
21  ZG45Ni48Cr28W5Si2 242  392  3
22  ZG40Ni48Cr30W15Si2 295  490  2
23  ZG50Ni36Cr26Co15W5 315  480  3
24  ZG42Ni33Cr25Nb 250  450  8
25  ZG45Ni35Cr27NbW 265  448  12
26  ZG50Ni48Cr18W5 245  448  3.5
27  ZG10Ni32Cr20Nb 186  448  25
28  ZG45Ni48Cr28W5Co5 242  448  5
29  ZG35Ni24Cr18Si2 195  390  5
30  ZG30Ni35Cr15 195  440  13
31  ZG45Ni35Cr25NbM 250  450  8
32  ZG40Ni35Cr25W4 250  450  7
33  ZG35Cr24Ni7SiN(Re) 340  540  12
34  ZG10Ni35Cr25Nb 186  448  25
高 温 持 久 力 学 性 能      S T R E S S - R U P T U R E  P R O P E R T I E S
牌 号 700℃ 800℃ 900℃ 1000℃ 1100℃
抗拉强度，
αb≥Mpa		 延伸度，
δ5≥%		 抗拉强度，
αb≥Mpa		 延伸度，
δ5≥%		 抗拉强度，
αb≥Mpa		 延伸度，
δ5≥%		 抗拉强度，
αb≥Mpa		 延伸度，
δ5≥%		 抗拉强度，
αb≥Mpa		 延伸度，
δ5≥%
ZG45Ni35Cr27NbW 147  53  97  62  63  65
ZG14Ni32Cr20Nb 86.2  24.8
ZG10Ni32Cr20Nb 296  39  196  49  102  67  68  75
ZG10Ni35Cr25Nb 275(750℃) 36(750℃) 150(850℃) 44(850℃) 83(950℃) 54(950℃) 55(1050℃) 62(1050℃)
ZG40Ni35Cr25Nb 265  20  147  30  93  38  61  39
ZG45Ni35Cr25NbM 256  31  172  38  117  43  82  45
ZG40Ni35Cr25W4 243  26  175  33  118  40  70  47
